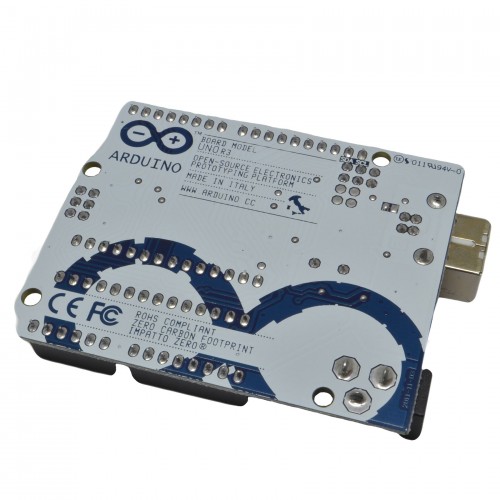

Плата ARDUINO UNO R3 є мікроконтролерним пристроєм, завдяки якому з'являється можливість реалізувати проекти різної складності. Пристрій ARDUINO UNO R3 є найпростішою та найпопулярнішою платою платформи Arduino. Модуль складається із всього необхідного для зручного проектування різних електронних пристроїв.

Загальна характеристика:
Плата пристрою спроектована на базі мікроконтролера  ATmega328P . Контролер  ATmega328P  виконаний у DIP корпусі та встановлений у планку. При несправності мікроконтролера його можна вилучити та замінити на аналогічний контролер. Як перетворювач інтерфейсу USB-UART використовується мікросхема  ATmega16U2 . Також плата ARDUINO UNO R3 має: кварцовий резонатор 14 МГц, кнопку скидання, 14 цифрових висновків (введення), 6 аналогових висновків, USB, індикатори та інші допоміжні електронні компоненти. Пам'ять мікроконтролера складається з: 2 Кб SRAM, 1 Кб EEPROM та 32 Кб Flash-пам'яті.

Підключення:
Пристрій може підключатися до модуля за допомогою інтерфейсу  I2C ,  SPI  та  UART . Плата пристрою має досить велику кількість вводів та висновків для підключення різних модулів. Призначення висновків плати пристрою:


Індикація пристрою:
Також плата має 4 світлодіоди:


Програмування:
Для роботи з платою ARDUINO UNO R3 необхідно завантажити та встановити вручну середу розробки  Arduino IDE . Після встановлення потрібно вибрати плату, для цього потрібно відкрити програму вибрати пункт меню «інструменти», потім «плата» і вибрати ARDUINO UNO R3. Для того щоб встановити програмне забезпечення в пам'ять мікроконтролера, необхідно забезпечити зв'язок пристрою з ПК (персональним комп'ютером) за допомогою дроту та натиснути кнопку «завантажити». Завдяки мікросхемі ATmega16U2 при підключенні до ПК плата Arduino визначається як COM-порт.

Скидання:
Під час вимкнення пристрою програмне забезпечення пристрою зберігається у пам'яті контролера. При необхідності скидати систему пристрою при кожному увімкненні плати ARDUINO UNO R3 необхідно активувати перемичку  RESET ON . Завдяки якій не потрібно щоразу натискати кнопку скидання.

Захист ARDUINO UNO R3:
Плата пристрою має захист від коротких замикань (КЗ) та перевантажень на роз'ємі USB. При споживанні струму більше 500 мА роз'ємом пристрій автоматично від'єднує його від ПК.

Живлення пристрою:
Подається напруга живлення від ПК (роз'єм USB) або зовнішнього живлення. Діапазон напруги живлення ARDUINO UNO R3 становить від 6 до 20 (рекомендоване 7 - 12 В). При роботі з напругою менше 7 В може призвести до малої напруги на виведенні 5V і нестабільної роботи пристрою. Підключається зовнішнє джерело живлення (акумулятор, батарея тощо) за допомогою роз'єму живлення 5,5 х 2,1 мм.


Технічні характеристики  пристрою :
