Модуль с инфракрасным датчиком движения HC-SR501 может фиксировать движения человека или животного на расстоянии до 7 метров. Данный модуль часто используется в простых охранных системах или бытовых проектах (автоматическое включение света при движении, автоматизации электрических приборов и т. д.)

Плата модуля спроектирована на основе чипа управления BISS0001. Чип принимает излучения с датчика и обрабатывает полученную информацию для преобразования ее в аналоговый или в цифровой сигнал.

Модуль HC-SR501 обладает двумя режимами работы (HL). Для изменения режимов используется джампер, который расположен на обратной стороне модуля. В режиме H, импульс на выходе модуля пропадает в случае отсутствия движения в зоне при заданном времени. Если подключить режим L, на выходе появляется логический сигнал при срабатывании модуля.

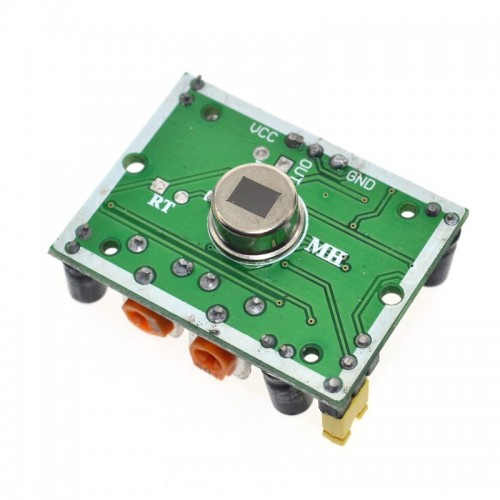

Так же на плате расположены 2 потенциометра. С помощью потенциометра SX изменяется расстояние чувствительности датчика (3 - 7 м), соответственно подстроечным резистором TX задается время, в течении которого будет передаваться логическая единица при движении в зоне датчика (5 - 300 с).

Инфракрасный датчик обладает 3 контактами для подключения к микропроцессору Arduino. Выходы VCC и GND обеспечивают подачу напряжения на плату, а контакт OUT необходим для передачи сигнала от датчика к микроконтроллеру устройства.

Подача напряжения на модуль осуществляется от внешнего источника питания, платы Arduino или другого микроконтроллерного устройства.



Технические характеристики модуля:


Напряжение питания, В 4,5 ... 20
Максимальный потребляемый ток, мА 60
Выходное напряжение, В 3,3
Расстояние обнаружения, м 3 ... 7
Угол обнаружения, ° 145
Время задержки, с 5 ... 300
Рабочая температура, °C -20 ... +80
Размеры модуля, мм 3.2 см x 2.4 см x 1.8
