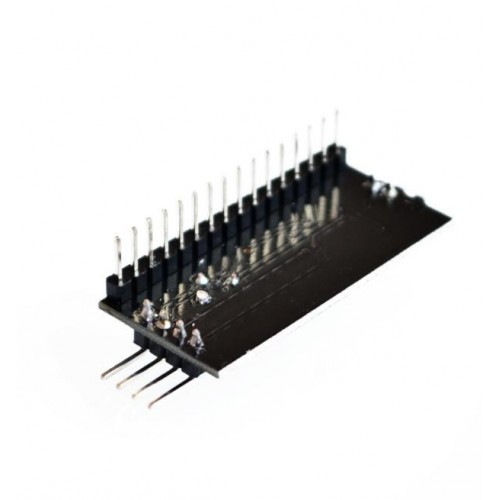

Отличный I2C интерфейсный модуль на микросхеме PCF8574T для расширения количества портов ввода/вывода для контроллеров Arduino, микроконтроллеров STM8 и STM32 и миникомпьютеров Raspberry Pi и Orange Pi. Может использоваться как интерфейсная плата для подключения ЖКИ 1602 и 2004 так и как самостоятельное устройство. Для регулировки контрастности дисплея установлен переменный резистор. Для нормальной работы дисплея требуется отрегулировать его контрастность.

При использовании модуля как расширитель портов ввода/вывода следует учитывать то, что вывод Р3 имеет инверсный выход с открытым коллектором

Характеристики:

• Интерфейсная микросхема: PCF8574T
• Интерфейс: I2C
• Максимальное количество подключаемых модулей: 8
• Напряжение питания: 5 В
• Размер: 5.2 см * 1.8 см * 1.4 см
• Совместимость: ЖКИ 1602 и 2004
• Адрес I2C: 0x3F (можно изменять перемычками, если модуль не отвечает рекомендуется запустить скетч I2C scanner)

Ссылки:

• Даташит на PCF8574T
• Схема модуля
• Рекомендуемая библиотека
