Универсальный контроллер жидкокристаллических матриц MT561-B v.2.1 используется для превращения LCD/LED матрицы монитора или вышедшего из строя телевизора в полноценный монитор. Также MT561-B v.2.1 можно использовать в качестве тестера матриц.

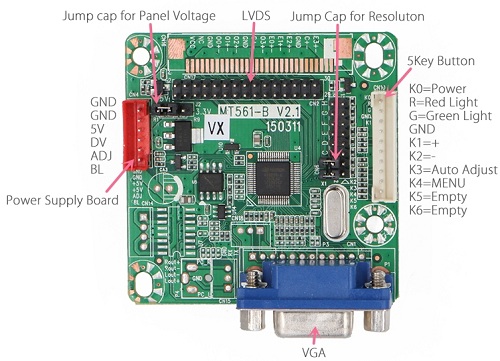

Строение скалера MT561-B v.2.1:
Строение скалера MT561-B v.2.1
Для подключения матрицы используется: выход для шлейфа данных (LVDS), разъем для подключения мониторных или телевизионных динамиков. Для подключения к контроллеру внешних сигналов и устройств используются: вход для питания, вход видеосигнала VGA.
Перед использованием скалера MT561-B v.2.1 нужно подобрать блок питания. Для нормальной работы требуется блок питания с выходным напряжением 5 В постоянного тока и током не меньше 2 А. Для подключения блока питания на плате контроллера предусмотрен разъем, обозначенный CN4. Распиновка разъема обозначена пиктограммами на обратной стороне платы контроллера.
Перед использованием контроллера на чипе MT561-B v.2.1 нужно найти даташит на имеющуюся у Вас матрицу.
Из даташита нужна следующая информация: напряжение питания матрицы, максимальное разрешение матрицы, распиновка шлейфа данных (LVDS) матрицы, битность матрицы. Эта информация нужна соответствующей настройке контроллера.
Контроллер MT561-B v.2.1 уже прошит и по информации от производителя поддерживает 90% матриц с диагональю 10 – 42 дюйма.
Перед подключением матрицы нужно установить джампер питания, обозначенный J2 в соответствующую позицию. У джампера питания есть две позиции: 3,3V и 5V, что соответствует напряжению логики матрицы 3,3 В, 5 В. Выходное напряжение со скалера должно совпадать с напряжением питания матрицы, иначе матрица выйдет из строя.
После этого нужно установить джамперы выбора разрешения и количества каналов в позиции, соответствующие параметрам матрицы. Колодка контактов под эти джамперы обозначена CN6. Таблица установки джамперов изображена пиктограммой на обратной стороне платы контроллера. Некоторые источники утверждают, что несколько позиций в таблице перепутаны местами. Потому, если Вы столкнулись с трудностями – попробуйте несколько вариантов установки джамеров ближайших к Вашему.
После этого к разъему, обозначенному CN17, нужно подключить шлейф данных от матрицы. Разъем CN17 имеет 30 pin. Подключать шлейф нужно так, чтобы ключ шлейфа совпадал с первым контактом LVDS, который обозначен пиктограммой 1.
Может оказаться, что распиновка шлейфа данных матрицы будет не полностью или даже совсем не совпадать с распиновкой разъема LVDS. В таком случае придется доработать шлейф матрицы под распиновку разъема. Если распиновка шлейфа данных матрицы будет полностью совпадать с распиновкой разъема, ничего дорабатывать не нужно.
Распиновка разъема LVDS изображена пиктограммой, как на фронтальной, так и на обратной стороне платы контроллера.

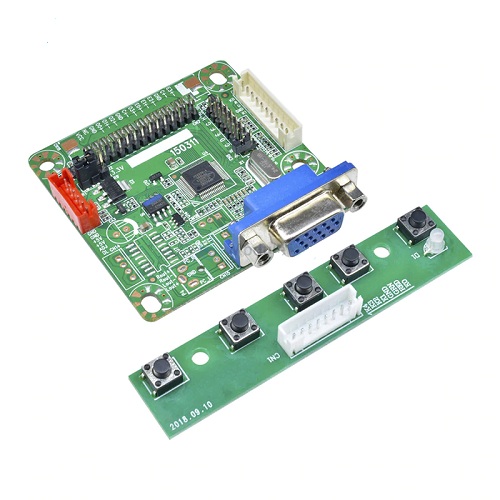

Далее к разъему, обозначенному на плате CN10, нужно подключить панель управления монитора, если таковая имеется. В качестве панели управления матрицей можно использовать дополнительную плату (в комплект поставки не входит) с кнопками и светодиодными индикаторами. Распиновка разъема CN10 обозначена пиктограммами на обратной стороне платы контроллера.
После подключения панели управления монитора к CN10 контроллер MT561-B v.2.1 готов к работе и можно подключать входной сигнал от VGA и подавать напряжение питания.
На плате контроллера MT561-B v.2.1 разведены дорожки и есть клеммы и монтажные места для подключения мониторных колонок и для входа PC audio. Но в модели MT561-B v.2.1 эти функции не работают.

Характеристики:

модель: MT561-B v.2.1;
чипсет: HX6856-A;
типы поддерживаемых матриц: LCD, LED;
входной сигнал: VGA;
режимы VGA: DOS, VGA, SVGA, XGA, SXGA+, UXGA, WXGA, WXGA+,WSXGA, WSXGA+, WUXGA;
выход: LVDS 30pin;
максимально поддерживаемое разрешение: 1920 x 1080, 60 Гц;
поддержка матриц: 90% с диагональю 10 – 42 дюйма, 1- и 2-канальные;
питание логики матриц: 3,3 В или 5 В;
напряжение питания скалера: 5 В;
размеры: 55 х 55 х 14 мм;
