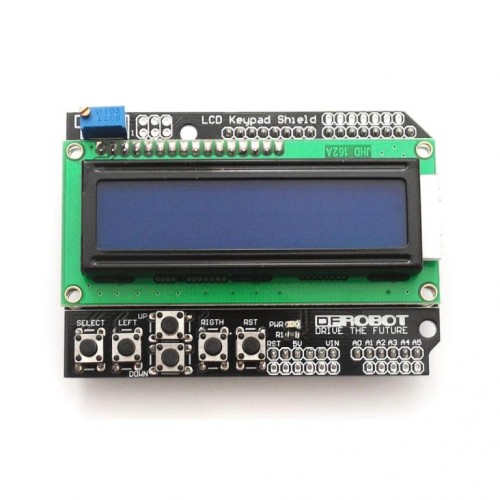

LCD Keypad Shield - Универсальный модуль с OLED-дисплеем и кнопками навигации. LCD Keypad Shield совместим с форм-фактором Arduino Uno, что позволяет устанавливать его на Arduino без проводов.
Тип дисплея: LCD1602 - двухстрочный.
Цвет: синий фон, белые точки.
LCD Keypad Shield полностью совместим с платами Arduino.
Назначение пинов на плате LCD Keypad Shield:
| Пин | Функция |
|---|---|
| Analog 0 | Button (select, up, right, down and left) |
| Digital 4 | DB4 |
| Digital 5 | DB5 |
| Digital 6 | DB6 |
| Digital 7 | DB7 |
| Digital 8 | RS (Data or Signal Display Selection) |
| Digital 9 | Enable |
| Digital 10 | Backlit Control |
Все кнопки подключены к одному ПИНу через делители. Назначение определяется считыванием значения с АЦП микроконтроллера (ADC).
LCD 1602 Keypad
- Код Товара: 19-3
- Наличие: В наличии
-
137.00грн.
