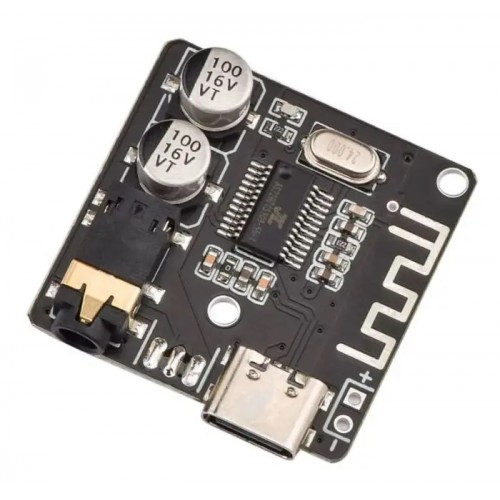

Bluetooth 5.0 MP3 декодер-плата XY-BT-Mini VHM-314 Type-C — компактный универсальный аудиомодуль для беспроводной передачи качественного стереозвука на усилители, наушники, активную акустику и любые аудиоустройства. Работает от 3,7–5 В, поддерживает AUX 3,5 мм и обеспечивает стабильное соединение Bluetooth на расстоянии до 15 метров. Подходит для модернизации старой техники, Bluetooth-колонок, автомагнитол и DIY-проектов.

Особенности

• Построен на современном Bluetooth-чипе AF25C142441-69A2, обеспечивающем устойчивое соединение, низкий уровень шумов и качественную передачу стереосигнала.
• Стандарт Bluetooth 5.0 улучшает дальность связи, снижает энергопотребление и повышает стабильность соединения.
• Оснащён полноразмерным AUX-выходом 3,5 мм, совместим с усилителями, активными колонками, автомобильными системами и бытовой аудиотехникой.
• Высокие аудиопараметры: отношение сигнал/шум 90 дБ, THD+N –70 дБ, перекрёстные помехи –86 дБ, динамический диапазон 91 дБ.
• Поддержка аудиопрофилей A2DP, AVCTP, AVDTP, HFP обеспечивает широкую совместимость со смартфонами и ПК.
• Питание через USB Type-C или через выводы VBAT/GND позволяет использовать аккумуляторы, повербанки, адаптеры 5 В и другие источники.
• Компактный размер платы 31,5×30×7 мм облегчает установку в портативные колонки и внутренние корпуса техники.
• Удобная разводка и подписанные контакты делают модуль простым в монтаже даже для начинающих.
• Подходит как для бытового применения, так и для DIY- и серийных проектов.

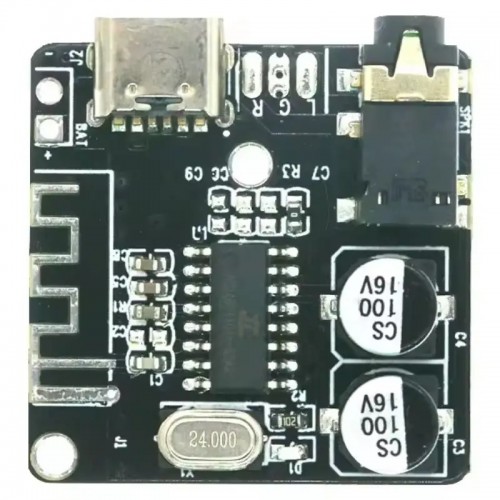

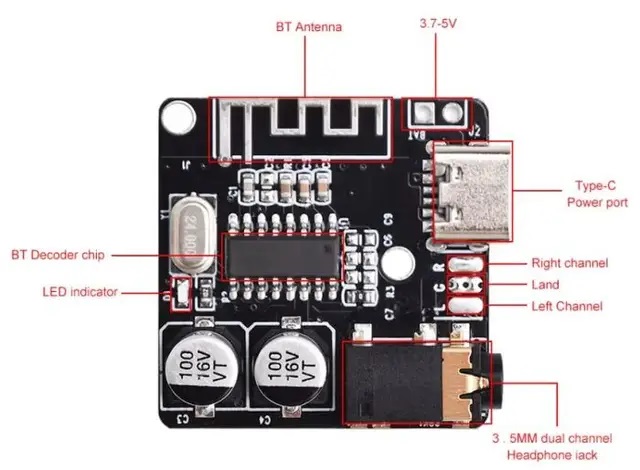

Описание интерфейсов

• L — левый канал.
• R — правый канал.
• G — земля.
• VBAT — питание +3,7–5 В.
• GND — минус питания.
• Type-C — питание/зарядка.
• AUX 3,5 мм — стереовыход.

Инструкция по использованию

1. Подайте питание 3,7–5 В на VBAT/GND или USB Type-C.
2. Подключите аудиовыход к усилителю или акустике.
3. Включите Bluetooth на смартфоне.
4. Найдите модуль в списке устройств.
5. Начните воспроизведение.

Технические характеристики

• Bluetooth: 5.0
• Питание: 3,7–5 В
• SNR: 90 дБ
• THD+N: –70 дБ
• Crosstalk: –86 дБ
• DNR: 91 дБ
• Профили: A2DP/AVCTP/AVDTP/HFP
• Выход: AUX 3,5 мм
• Дальность: до 15 м

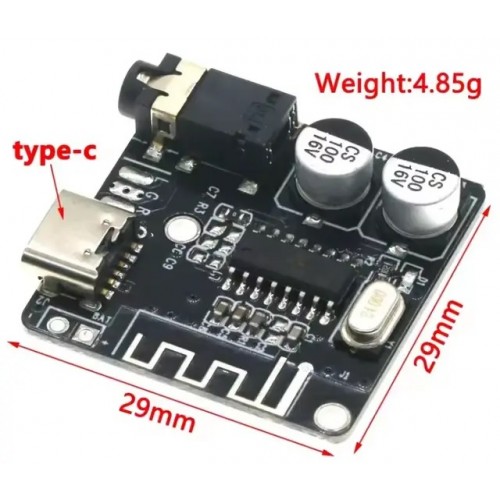

• Размер: 31,5×30×7 мм
• Чип: AF25C142441-69A2
