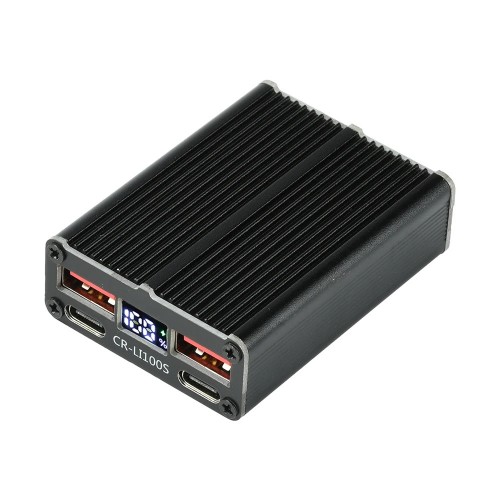

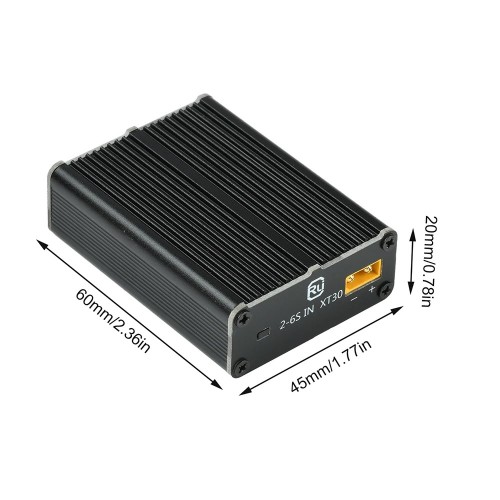

Модуль павербанка CR-LI100S в металевому корпусі — це універсальний модуль двосторонньої швидкої зарядки, який дозволить швидко підєднати акумулятор завдяки роз'ємам XT30 в будь який час. Він підтримує потужність до 100 Вт та роботу з 2S-7S акумуляторними збірками від роз'ємів XT30 або контакних майданчиків. Забезпечує ефективне заряджання та розряджання з мінімальними втратами.

Підтримує літій-залізо-фосфатні (LiFePO4), літій-іонні (Li-ion), літій-полімерні (LiPo 3.7V).

Основні особливості:

• Максимальна потужність заряджання та розряджання: 100W через USB Type-C.
• Підтримка 2S-7S акумуляторів, номінальна напруга однієї банки 3.2–4.4 В(підвищуючий/понижуючий перетворювач).
• Протоколи швидкої зарядки: PD 2.0 / PD 3.0 / PD 3.1, PPS, QC 2.0 / QC 3.0 / QC 3.0+,SCP, FCP, AFC 9V / 12V,Apple 2.4A,UFCS, VOOC, WARP
• Вихідна напруга: 5V, 9V, 12V, 15V, 20V
• Споживання в режимі очікування: 80 μA
• Автоматичне калібрування заряду/розряду після повного циклу.
• Перемикачі для вибору кількості комірок та типу акумуляторів.
• Цифровий дисплей (кулонометр) для відображення рівня заряду

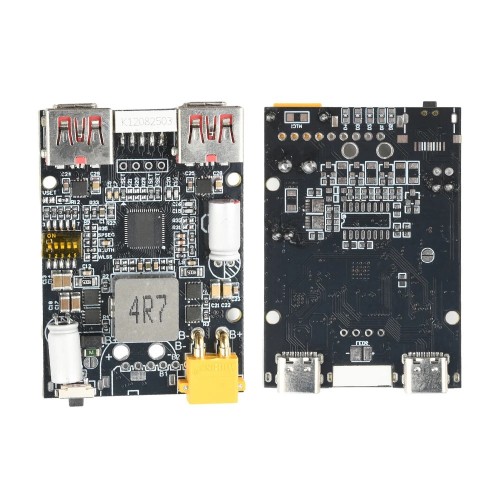

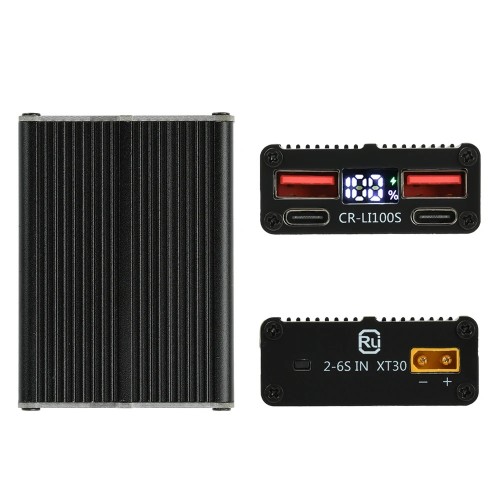

Інтерфейси модуля

• B+ — підключення до позитивного контакту плати захисту акумулятора

• B- — підключення до негативного контакту плати захисту акумулятора

• USB Type-C — двосторонній порт (вхід/вихід)

• USB-A — вихід з підтримкою протоколів швидкої зарядки

Налаштування модулю:

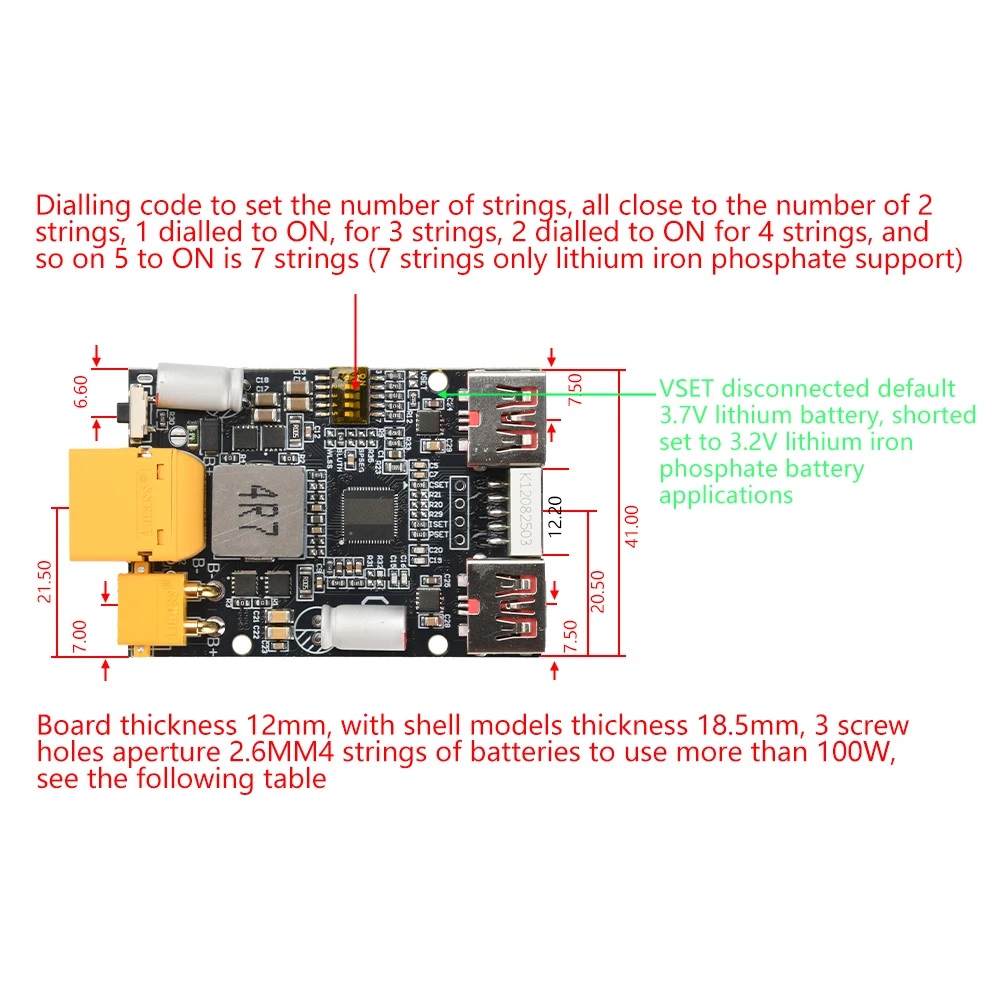

На платі є контакт VSET, який відповідає за тип використовуваних акумуляторів.

• Можливі два режими:
• За замовчуванням (VSET розімкнений)
• Використовується для стандартних літій-іонних акумуляторів 3.7В (Li-ion).
• VSET замкнений
• Використовується для літій-залізо-фосфатних акумуляторів 3.2В (LiFePO4).

Перед підключенням акумуляторів переконайтесь, що обраний правильний режим.

Підключення акумуляторів

1. Акумулятори підключаються до контактів:

• B+ — позитивний контакт батарейної збірки
• B− — негативний контакт батарейної збірки

 Увага: Переплутана полярність (+ і −) призведе до миттєвого пошкодження плати.

Для батарейних збірок рекомендується використовувати плату захисту акумуляторів (BMS)
