BMS (Battery Management System) - система управления батареей, которая предназначена для контроля состояния аккумуляторов и процесса заряда/разряда батареи.

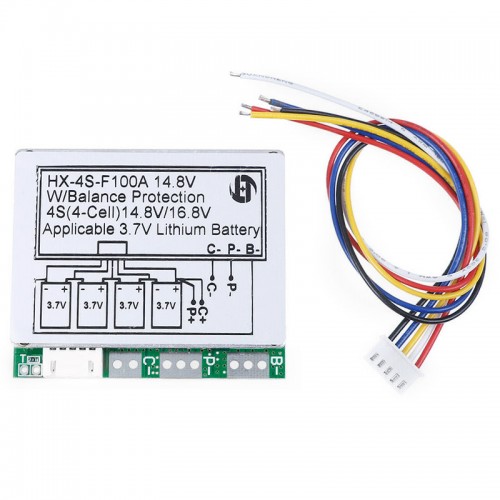

HX-4S-F100A данный контроллер заряда являются: защита от короткого замыкания и защита от переразряда и перезаряда. Также особенностью данного модуля является наличие функции балансировки ячеек. Данная функция выравнивает напряжения на элементах батареи до одного уровня. Максимальный рабочий ток данного BMS контроллера составляет 100 А, пиковый кратковременный ток - 120 А, а ток балансировки составляет 45 мА. Отключение заряда аккумулятора происходит при достижении напряжения 4,25 В, а разряда при снижении напряжения до 2,5 В.

При превышении максимального допустимого значения напряжения питания, контроллер заряда активирует режим «защиты». Для того чтобы восстановить работу модуля, необходимо заново подать напряжение на вход платы BMS или подождать некоторое время пока контроллер заряда не отключит защиту автоматически.

Напряжение питания модуля составляет 16,8 В. Обратите внимание, что данный модуль не является зарядным устройством.

Технические характеристики модуля:

Модель	HX-4S-F100A
Максимальное напряжения заряда аккумулятора, В	4,25 ± 0,05
Напряжение разряда аккумулятора, В	2,5 ± 0,05
Напряжение питания, В	16,8
Рабочий ток, А	100
Ток балансировки, мА	45
Рабочая температура, °C	-20 ... +80
Размеры модуля, мм	70 х 60 x 8,5
