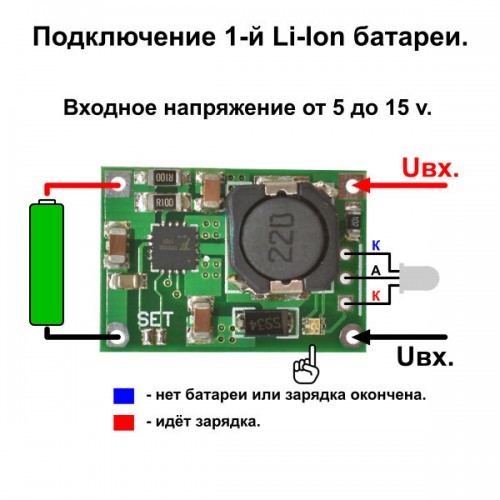

Напряжение полного заряда для 1-й Li-Ion батареи - 4.2V.
Входное напряжение - от 5 до 15VDC.

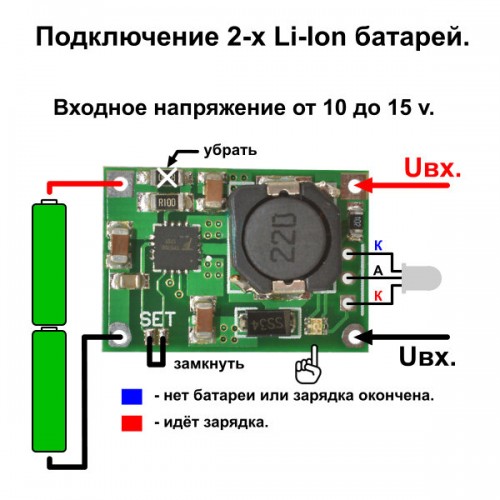

Напряжение полного заряда для 2-х, последовательно включенных, Li-Ion батарей - 8.4V.
Входное напряжение - от 10 до 15VDC.

Ток заряда - 2A  (необходимо приклеить радиатор с обратной стороны платы).

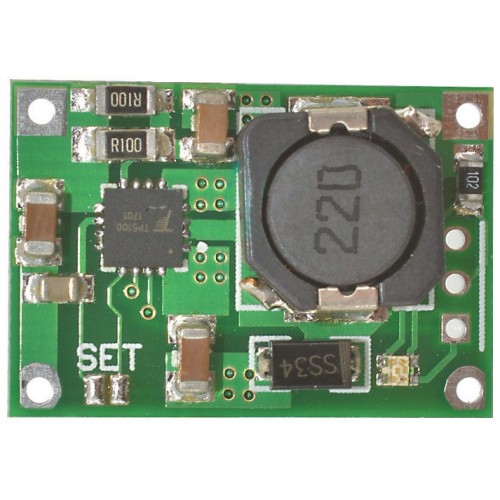

При токе заряда 1А - радиатор не нужен, но необходимо выпаять один из двух резисторов с маркировкой "R100".

По умолчанию выставлен режим заряда 1-й Li-Ion батареи.
При необходимости заряжать две Li-Ion батареи, впаяйте перемычку между контактами "SET".

На плате установлены синий и красный светодиоды.
Если горит синий - нет батареи или заряд окончен.
Если горит красный - идёт зарядка.
При необходимости можно установить внешний вдухцветный светодиод.

Написать отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.
    Плохо           Хорошо

Модуль заряда лития TP5100 1S-4.2V, 2S-8.4V

  • Код Товара: 103-3
  • Наличие: Нет в наличии
  • 28.00грн.
