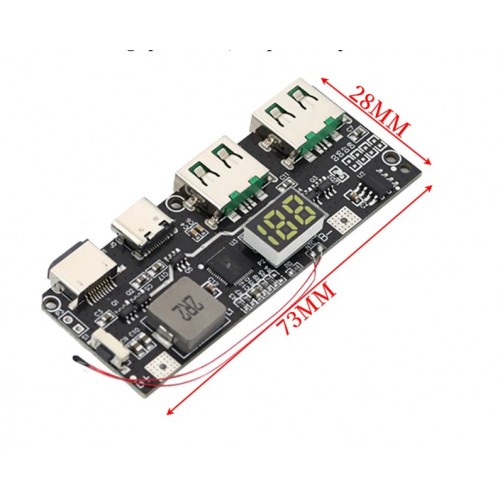

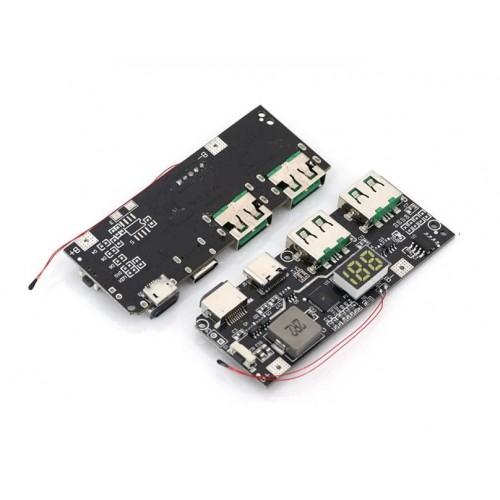

Модуль зарядки з підтримкою швидкої зарядки до 22.5W – це потужне та універсальне рішення для створення власного зарядного пристрою. Він забезпечує високу ефективність до 95% і оснащений температурним датчиком для додаткового захисту. На дисплеї у відсотках відображається рівень заряду акумулятора, що робить використання пристрою зручним та безпечним.

Характеристики:

1. Максимальний вихідний струм: до 5A
2. Ефективність зарядки: до 95%
3. Типи підтримуваних акумуляторів: тільки літій-іонні батареї з напругою 4.2/4.35/4.4/4.5V
4. Підтримка специфікації JEITA: так
5. Підтримка температурного контролю: так
6. Протоколи швидкої зарядки:
   • PPS / PD3.0 / PD2.0
   • QC4+ / QC4 / QC3.0 / QC2.0
   • AFC / FCP / SCP
7. Інтерфейси:
   • USB Type-A, Micro USB, Type-C, Lightning
8. Захист від перенапруги на вході: так
9. Захист від короткого замикання та перевантаження на виході: так
10. Вбудований 12-бітний ADC для вимірювання та відображення енергії: так
11. Вбудований кулометр для точного вимірювання заряду: так
12. Режим малої потужності: підтримує зарядку малопотужних пристроїв, таких як смарт-годинники або Bluetooth-навушники, для яких потрібен мінімальний струм.

    Управління кнопкою:

• Одне натискання: активація виходу для швидкої зарядки. Якщо пристрій у режимі очікування, зарядка почнеться автоматично.
• Подвійне натискання: примусове вимкнення.
• Тривале натискання: активація режиму малої потужності для зарядки невеликих пристроїв. Повторне тривале натискання вимикає цей режим.

Запобіжні заходи та особливості

1. Акумулятори: можна використовувати тільки літій-іонні акумулятори будь-яких розмірів, з мінімальним струмом 6А. Проводки повинні бути короткими для мінімізації втрат енергії, рекомендується переріз проводка не менше 1.5 кв. мм.
2. Резистор для налаштування:
   За замовчуванням плата налаштована на ємність батареї 30000mAh. Якщо вам потрібно, щоб дисплей точно відображав рівень заряду для іншої ємності, потрібно перерахувати резистор за наступною формулою:
   R(Ом) = (Загальна ємність батареї в mAh + 2000) * 5 / 3
   Наприклад, для батареї ємністю 20000mAh резистор має бути 37333 Ом (можна використовувати 37кОм). Це забезпечить коректне відображення рівня заряду на дисплеї.
3. Захист акумулятора:
   Якщо використовується плата захисту на акумуляторах, її необхідно видалити перед підключенням до плати для коректної роботи пристрою.
4. Підключення акумуляторів:
   Підключайте акумулятори тільки паралельно. Підключення послідовно призведе до миттєвого виходу плати з ладу. Обов'язково дотримуйтесь полярності підключення акумуляторів, інакше плата згорить.
5. Перший заряд:
   При першому використанні батареї можуть відображатися неточні дані про заряд. Перед початком експлуатації рекомендується повністю розрядити і зарядити акумулятор для калібрування показників.
6. Додаткові протоколи зарядки:
   Модуль підтримує OPPO Flash Charging і Huawei Super Fast Charging. Зверніть увагу, що різні пристрої використовують різні протоколи швидкої зарядки, і не всі мобільні телефони підтримують ці протоколи. Для деяких телефонів може знадобитися використання офіційних зарядних пристроїв.
