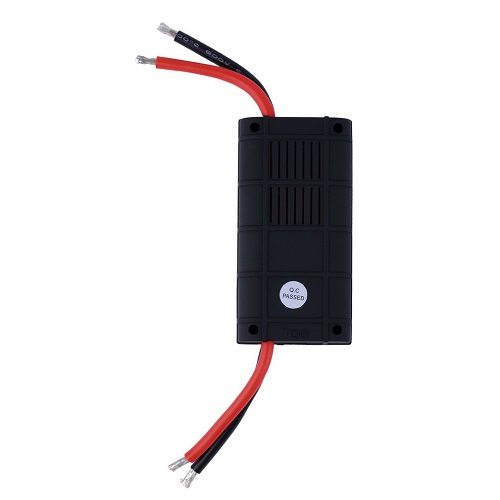

Это устройство включается между источником питания и нагрузкой и показывает напряжение, ток, мощность, потребление энергии в течение времени (ампер-часы и ватт-часы), а также минимальное напряжение, максимальный ток и пиковую мощность.

Ah - ток, прошедший через устройство с момента запуска (ампер-часы)
Wh - мощность за всё время с момента запуска (ватт-часы)
Ap - максимальный ток, измеренный с момента запуска
Vm - минимальное напряжение с момента запуска
Wp - пиковая мощность с момента запуска.

Само устройство потребляет 0.027 А. как от входной цепи, так и от цепи внешнего питания. При наличии внешнего питания устройство всё равно потребляет от входной цепи 0.003 А.

сторона SOURCE - сторона подключения источника тока (вход)
сторона LOAD - сторона подключения нагрузки (выход)

В солнечных и ветрогенераторных установках рекомендуется включать в цепь на участке контроллер-АКБ, при подаче напряжения свыше 60В устройство сгорает и не подлежит ремонту.

При пропадании напряжения на входе замеренные данные обнуляются. Для сохранения данных в перерывах необходимо подключить внешнее питания (DC от 5 до 60 вольт) на клемму для внешнего питания.

Характеристика:

Цвет корпуса: синий
Диапазон напряжения: 5 – 60 В. DC
Ток: 0-200 А.
Потребления ваттметра: 7 мА.
Время обновления измерений: 400 мс.
Сопротивление цепи: 0,001 Ом
Размеры: 85x42x25 мм
