Новая версия популярного измерителя HMD-IV100-10A, благодаря использованию 14-битного аналого-цифрового преобразователя, позволила отказаться от внешнего операционного усилителя в канале измерения тока. Теперь линейность измерения тока существенно повышена, особенно на краях диапазона измерения.

Цифровой вольтметр-амперметр предназначен для измерения напряжения постоянного тока и силы тока подключённого источника питания. Модуль можно использовать в источниках питания, в которых необходима визуализация выходных параметров. Также его можно использовать для замеров показателей напряжения и тока внутри цепи устройств.

Модуль состоит из двух семисегментных индикаторов разных цветов. Показания напряжения отображаются красным цветом, соответственно о значениях силы тока сигнализирует синим цветом. Диапазон измерения напряжения составляет от 0 до 99,9 В, а силы тока от 0 до 9,99 А. Точность показаний устройства составляет ±1%. Частота обновления измерений около 5 раз в секунду. Особенностью данного вольтметра-амперметра является встроенный шунт, благодаря которому не требуется устанавливать внешний шунт для измерения силы тока.

Плата измерителя имеет 5 выводов:

VCC (красный провод): питание устройства напряжением 4,5 - 30 В
GND (черный провод): общий провод («земля»)
VIN (желтый тонкий провод): измерение напряжения внешнего устройства 0 -100 В
I+ (красный толстый провод): измерение силы тока внешнего устройства 0 - 9,99 А
I- (черный толстый провод): «земля»

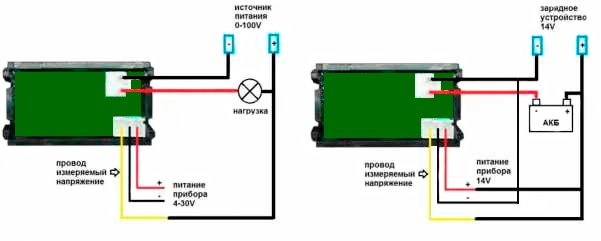

Существует два способа подключения цифрового вольтметра-амперметра:

  • Если напряжение измеряемого источника питания находится в диапазоне от 4,5 до 30 В и имеет общий провод с измерителем, то прибор можно подключить к его питанию.
  • При наличии напряжения измеряемого источника свыше 30 В, для питания устройства необходимо использовать внешний источник питания напряжением от 4,5 до 30 В.

Данный измеритель продается уже откалиброванным. При необходимости откалибровать напряжение нужно воспользоваться подстроечными резистором на плате.



Технические характеристики модуля:

Рабочее напряжение, В 4,5 ... 30
Максимальный ток потребления, мА 20
Диапазон измерения напряжения, В 0 ... 99,9
Диапазон измерения силы тока, А 0 ... 9,99
Частота обновления, мс/раз 150 ... 300
Точность измерения, % ±1
Рабочая температура, °C -15 ... +70
Размеры модуля, мм 47 × 28 × 16

Написать отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.
    Плохо           Хорошо

Вольтметр амперметр DC 0-100В 10А

  • Код Товара: 31-1
  • Наличие: В наличии
  • 58.00грн.
