Программируемый высокотемпературный PID (ПИД) контроллер температуры терморегулятор REX-C100FK02-M. Поддерживает восемь видов термопар. Термосопротивления в данной версии не поддерживаются. ПИД-регулятор позволяет максимально точно поддерживать заданную температуру.

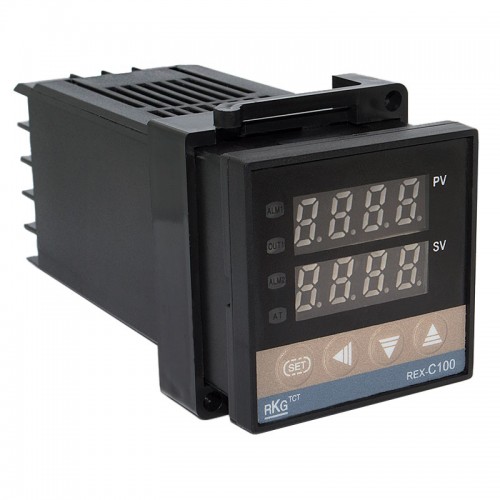

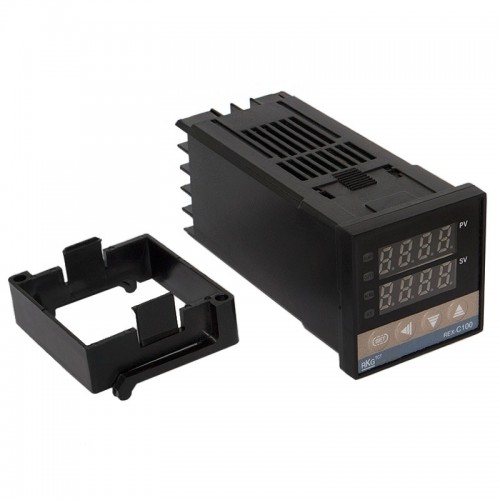

ПИД-терморегулятор REX-C100 используется для точного поддержания заданного значения температуры в диапазоне температуры 0-999°С в технологических процессах. Широкий выбор поддерживаемых датчиков позволяет одинаково удачно применять этот регулятор как в бытовых так и в промышленных процессах. Одноканальный ПИД-терморегулятор выполнен в компактном пластиковом корпусе, черного цвета. Для вывода информации используется два светодиодных четырехзначных индикатора, обозначенных PV (текущее значение, красный цвет), SV (установленное значение, зеленый цвет). Также используется 4 светодиода (ALM1 – индикатор срабатывания аварийного выхода; OUT1 – индикатор срабатывания управляющего выхода; АТ – индикатор режима автоматического регулирования по ПИД закону).

Для управления терморегулятором используется 4 кнопки, которые размещены на передней панели. Обозначение кнопок «SET» (переключение настроек), «влево» (переключение разряда), «вниз» (уменьшение значения), «вверх» (увеличение значения).

Прибор в процессе использования может переключаться между двумя режимами «Работа» и «Настройка».  В режиме «Работа» терморегулятор производит измерения и регулирует температуру в соответствии с заданными параметрами. В режиме «Настройка» можно задавать 35 необходимых параметров и констант. Описание процесса настройки находится в инструкции, которая прилагается внизу. Для включения режима «Настройка» необходимо в течении 3 секунд удерживать нажатой кнопку «SET», на индикаторе PV появится надпись AL1. Переход между параметрами производится кнопкой «SET», установка значений выбранного параметра кнопками: «влево» (переключение разряда), «вниз» (уменьшение значения), «вверх» (увеличение значения). Подтверждение установленного значения параметра производится кнопкой «SET». Для перехода в режим «Работа» нужно нажать и удерживать кнопку «SET» в течении 3 секунд, или подождать 30 секунд и прибор сделает это автоматически.

ПИД-терморегулятор REX-C100  имеет релейный выход, который может коммутировать, цепь питания устройства нагрева или охлаждения. Максимальный коммутируемый ток реле 3А при напряжении 220 В переменного тока.

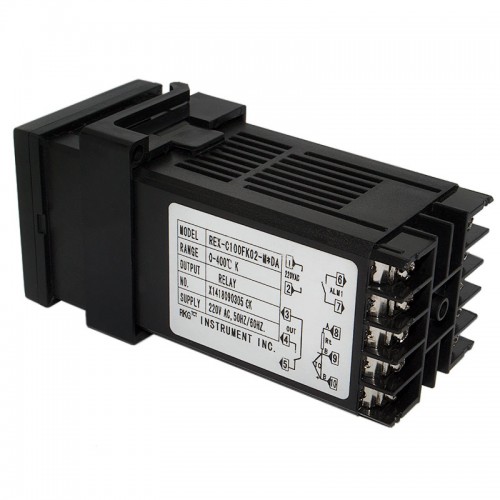

Для работы с терморегулятором необходимо подключить датчик температуры и подключить коммутируемую цепь к контактам  3, 4, 5 (контакты 3-5 нормально замкнутые), после этого подключить питание 220 В переменного тока, к контактам 1 и 2. Следует обратить особое внимание на правильное подключение полярности термопары.

Характеристики:
