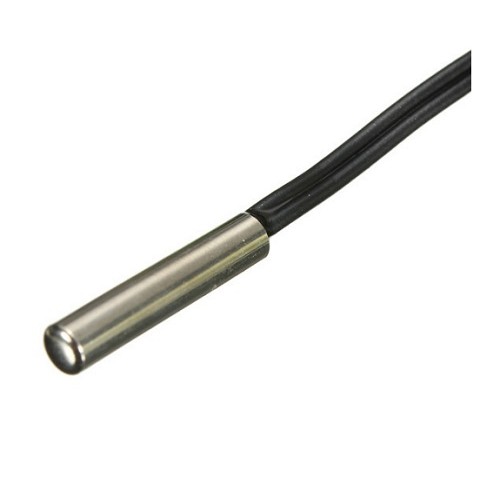

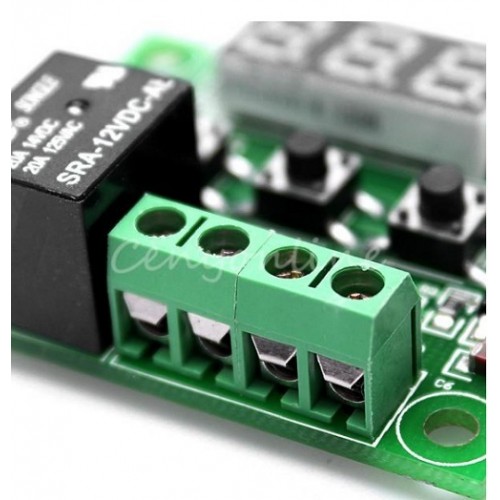

Программируемый терморегулятор W1209 предназначен для контроля температуры в диапазоне от -50 С до +110 С. Он может работать в паре с нагревателем или охладителем. Терморегулятор оснащен трехразрядным LED дисплеем, светодиодным включателем включения реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клемами К0/К1 для подключения нагрузки и +12V/GND для питания платы терморегулятора. На LED дисплее отображается текущая измеряемая температура.

Термореле может быть укомплектовано корпусом с прозрачного акрила.

Достоинства:
- Два алгоритма работы, охлаждение и нагрев.
- Настраиваемый гистерезис от 0,1 до 15 градусов.
- Корректировка показаний датчика от -7 до +7 градусов, с шагом в 0,1 градус.
- Задержка срабатывания от 0 до 10 мин.
- Размер: 49х40х16мм

Подключение

1) Подключите источник питания 12V постоянного напряжения к контактам «+12V> «GND» (минус 12V).

2) Подключите нагрузку к контактам «КО» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение)) После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.

Установка и настройка заданной температуры

Для установки температуры контроля кратковременно нажмите кнопку "SET", после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку "SET", или же не нажимайте никакие кнопки в течение 5 секунд.

Программирование

Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0...Р6) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

Меню терморегулятора W1209:

Код/параметр	Описание параметра	Диапазон настройки	По умолчанию
P0	Режим работы: охлаждение (С) / нагрев (Н)	С / H	C
P1	Гистерезис, °С	0,1...15	2
P2	Верхний предел установки поддерживаемой температуры, °С	110	110
P3	Нижний предел установки поддерживаемой температуры, °С	-50	-50
P4	Коррекция температуры, °С	-7 ... +7	0
P5	Задержка времени включения реле (может отличаться от выбранного ±50%), минут	0 ... 10	0
P6	Верхний предел температуры отключения (защита от перегрева), °С	OFF или ON (при ON от 0°С до 110°С)	OFF

Работа

LED дисплей отображает следующие значения: «LLL» - датчик не подключен, «ННН» - температура вне диапазона (меньше -50°С или больше 110°С), «—» превышение пределов заданных в параметре Р6

Сброс параметров в заводские установки

Для сброса параметров в заводские установки (настройки по умолчанию):

1) отключите питание;
2) нажмите и удерживайте кнопки «+» и «-»;
3) Подайте питание на терморегулятор. На LED дисплее появится надпись «888», после чего отобразится текущая температура.
