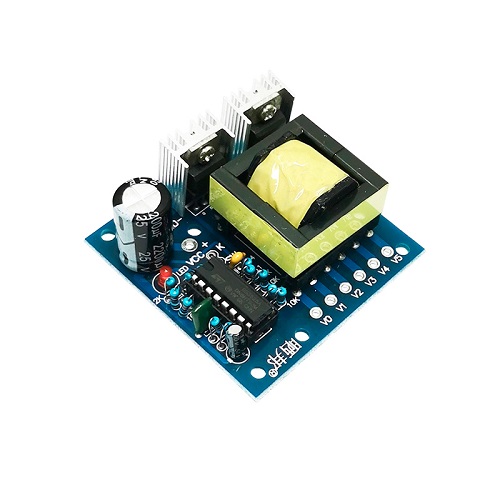

Модуль преобразователя постоянного тока в переменный имеет ряд выходных напряжений от 20 до 220 В переменного тока. Форма выходного сигнала - меандр частотой 20 килогерц. Поэтому преобразователь нельзя использовать для работы с вентиляторами, трансформаторами, электромоторами и т.д.

Максимальная потребляемая мощность подключаемых устройств не должна превышать 150 Вт. При выходной мощности более 100 Вт рекомендуется использовать дополнительное охлаждение.

Контакты "K" и "SW" необходимо замкнуть, чтобы модуль начал работать. Их можно использовать для включения и выключения модуля слаботочным выключателем.

Характеристики:

• Форма сигнала: меандр
• Входное напряжение: 12V DC
• Выходное напряжение: 0-110V-172V-200V-220V AC
• Выходная мощность: 150W макс.
• Рабочая частота: 20 кГц
• Габаритные размеры: 58х58х28 мм
• Ток в состоянии покоя: около 0,05 А

Напряжение на выходных контактах:

• V0-V2 = 110V
• V0-V3 = 175V
• V0-V4 = 200V
• V0-V5 = 220V
• V5-V4 = 20V
• V5-V3 = 45V
• V5-V2 = 110V
• V4-V3 = 28V
• V4-V2 = 90V
• V3-V2 = 62V

Обратите внимание!!! Модуль не имеет защиты от переполюсовки, короткого замыкания и перегрузки.
