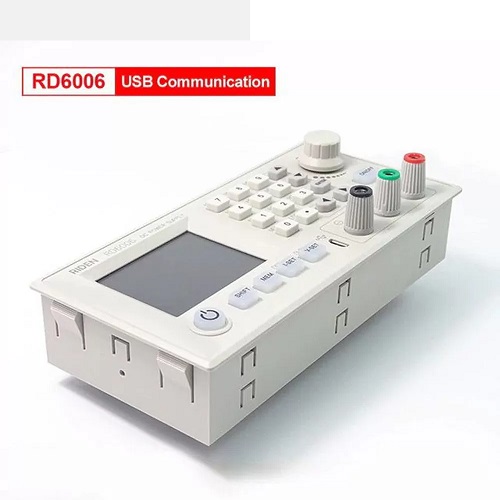

Модуль RD6006, от известного китайского производителя Rui Deng, сильно отличается от модулей серий DPS / DP / DPH. Модуль RD6006 выполнен в виде панели, которая может быть частью корпуса, имеет большой (2,4 дюйма) экран и клавиатуру. На дисплей выводится очень много информации, можно выбрать отображение информации не только о значениях тока и напряжения, а и в виде графика, отображающего их изменения в ходе работы. В модуле предусмотрена установка батарейки типа CR1220 для питания часов реального времени. Для зарядки аккумуляторов добавлен отдельный выход (зеленая клемма).

Модуль имеет две версии: RD6006 и RD6006-W. В базовом варианте доступно управление через microUSB разъем на передней панели, но опционально можно выбрать версию с WiFi модулем или докупить отдельно модуль для подключения через RS485. Модель RD6006-W имеет плату WIFI и может подключаться, с помощью мобильного приложения, к устройствам работающих на ОС Android версии не ниже 5.0, а также к компьютеру с операционной системой Windows версии 7 и выше с помощью программного обеспечения для ПК. Версия RD6006 не имеет платы WIFI, модуль поддерживает только программное обеспечение для ПК с подключением с помощью кабеля микро USB.

Ссылка на инструкцию по эксплуатации RD6006(W)  и для загрузки программного обеспечения

Основные возможности:

  • Комбинированное управление – с помощью клавиатуры и энкодера.
  • Большой 2,4-дюйма цветной экран
  • Специальный выход для зарядки аккумулятора
  • Память для хранения настроек с быстрым доступом к сохраненным настройкам
  • Новое программное обеспечение для ПК и смартфона
  • Wi-Fi соединение для управления с помощью смартфона под управлением ОС Android
  • Возможность обновления прошивки
  • Загрузка логотипа загрузки
  • Два вида отображения основных данных: цифровые значения и в виде графика в реальном времени

На главном экране крупным шрифтом отображается выходное напряжение, ток и мощность, при этом количество информации больше чем на экране модулей серии DPS. По умолчанию на главном экране используется классический стиль отображения (в виде цифровых значений величин), но можно выбрать стиль отображения в виде графика.

Настроить выходное напряжение / ток / OVP / OCP довольно просто, просто нажмите кнопку U-SET или I-SET, чтобы установить выходное напряжение / ток, нажмите SHIFT + U-SET или кнопку I-SET, чтобы установить OVP и значение OCP. При этом можно использовать цифровую клавиатуру для ввода данных.. Нажмите кнопку ENTER для подтверждения завершения установок или нажмите ручку энкодера для отмены изменений.

Для зарядки аккумуляторов используется зеленый контакт к которому подключается положительный полюс батареи. Проверить информацию о батарее можно на экране.

Теперь легко сохранить / вызвать группу данных, нажав комбинацию кнопок MEM + NUMBER + ENTER, чтобы сохранить данные в соответствующей ячейке памяти, или нажать SHIFT + NUMBER + ENTER, чтобы извлечь сохраненную ранее группу данных.

Для модуля есть два корпуса DIY для самостоятельной сборки ЛБП: S60A – большой, предназначен для размещения внутри всех компонентов блока питания и S06D – компактный.

Основные характеристики RD6006:

  • Производитель: Ruideng Technologies
  • Наименование модели: RD6006
  • Материал корпуса: ABS
  • Цвет: белый
  • Экран: 2,4-дюймовый цветной ЖК-дисплей
  • Диапазон входного напряжения: 6-70.00 В
  • Разрешение измерения входного напряжения: 0,01 В
  • Диапазон выходного напряжения: 0-60.00 В
  • Разрешение измерения выходного напряжения: 0,01 В
  • Диапазон выходного тока: 0-6.000A
  • Разрешение измерения выходного тока: 0.001A
  • Диапазон выходной мощности: 0-360.0 Вт
  • Разрешение измерения напряжения батареи: 0,01 В
  • Точность выходного напряжения: ± (0,3% + 3 цифры)
  • Точность выходного тока: ± (0,5% + 5 цифр)
  • Точность входного напряжения: ± (1% + 5 цифр)
  • Точность измерения напряжения аккумулятора: ± (0,5% + 3 цифры)
  • Пульсация на выходе типичная: 100 мВ VPP
  • Время отклика в режиме постоянного напряжения: 2 мс (нагрузка 0,1А-5А)
  • Диапазон определения температуры с внешнего датчика: -10 ℃ ~ 100 ℃ / 0 ℉ ~ 200 ℉
  • Точность определения температуры с внешнего датчика: ± 3 ℃ / ± 6 ℉
  • Скорость регулировки нагрузки в режиме постоянного напряжения: ± (0,1% + 2 цифры)
  • Скорость регулировки нагрузки в режиме постоянного тока: ± (0,1% + 3 цифры)
  • Диапазон измерения емкости: 0-9999,99 Ач
  • Настройка яркости экрана: всего 0-5 уровней 6 уровней
  • Диапазон измерения энергии: 0-9999,99 Втч
  • Диапазон рабочих температур: -10 ℃ ~ 40 ℃
  • Размер блока питания: 167 * 81 * 65 мм / 6,6 * 3,2 * 2,6 дюйма
  • Вес: 610 грамм
