Модель продукту: HCW-M631

Вхідна напруга: DC6-40 В

Похибка напруги: ±0,1 В

Область застосування: Усі види акумуляторів напругою 6-40 В.

Тип виходу: релейний вихід

Розмір продукту: 65,8*46,9*17,1 мм

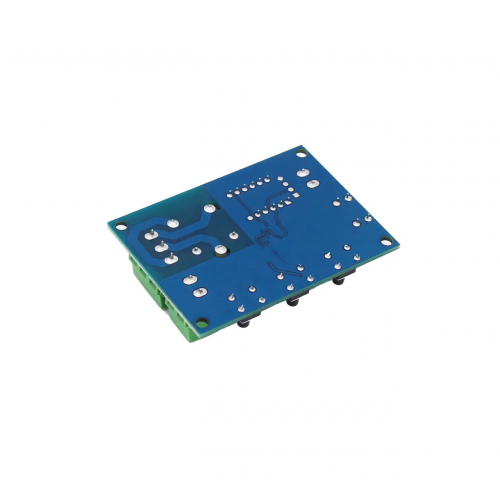

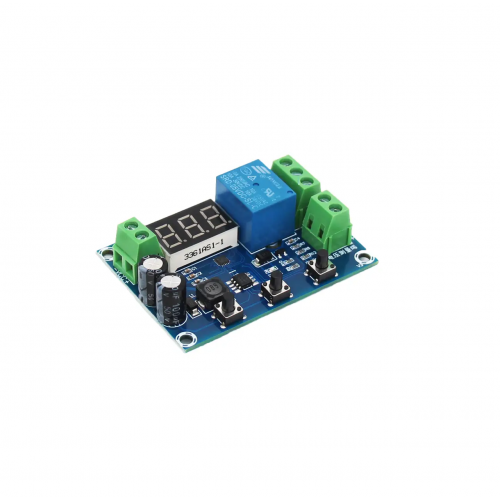

Програмований контролер XH-M608 використовується як плата управління заряду і розряду акумулятора. Крім цього, його можна застосовувати як вольтметр. Напруга живлення даного контролера 6-40 В. Цей контролер управлінь зарядом-розрядом акумулятора повністю автоматичний, автоматично вмикається і вимикається, є високоефективним і безпечним. На панелі керування є можливість налаштувати напругу заряду батареї під час запуску та вимкнення. Модуль контролю заряджання акумулятора може бути використаний для заряджання акумуляторів з широким діапазоном напруги.

Характеристики:

• Живлення: DC 6-40 В;
• Модель: XH-М608
• Тип: модуль зарядки та розрядки акумулятора

• Тип входу: релейний

• Модель вбудованого реле: SRD-05VDC-SL-C;
• Вбудований вольтметр: так;
• Струм зарядки: до 10 А;
• Точність відображення: 0,1 В
• Точність управління: 0,1 В
• Помилка напруги: +/-0,1 В
• Розмір виробу: 66*46*16 мм
• Матеріал: метал
• Колір: синій
• Колір дисплея: червоний

Налаштування:

Примітка: коли модуль увімкнено, звичайний інтерфейс дисплея відображає напругу в реальному часі.

Кнопка set – вхід у режим налаштувань, кнопки +/- зміна параметрів

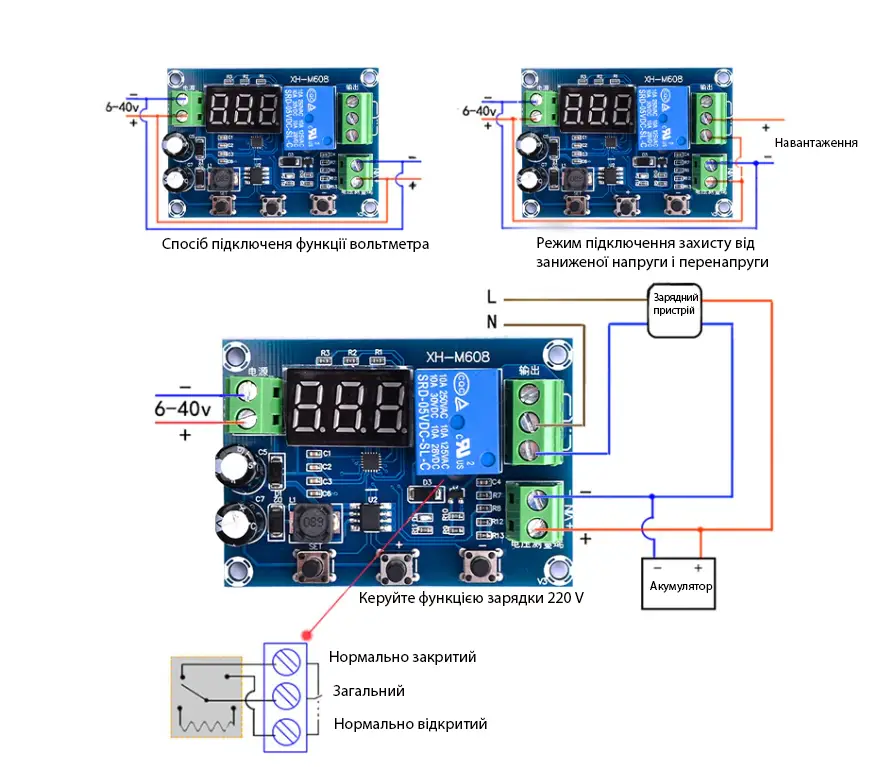

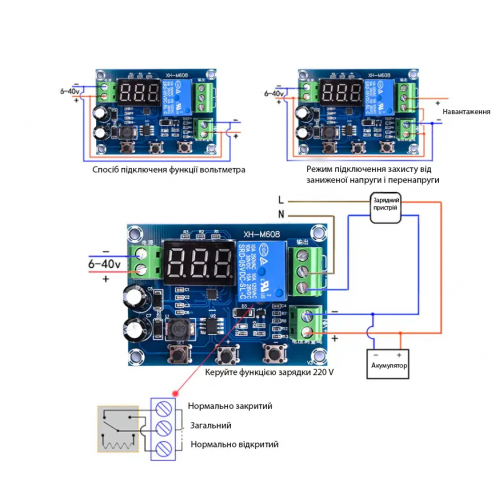

P0 - Режими роботи

U – вольтметр. Реле ніколи не спрацьовує.

P - захист. Реле замкнуте, коли напруга всередині встановленого діапазону

C – зарядка. Реле замикається за нижнім параметром і розмикається по верхньому

F – розрядка. Реле замикається за верхнім параметром і розмикається по нижньому

P1 - Нижня межа напруги

P2 - Верхня межа напруги

P3 - Таймер зарядки-розрядки у хвилинах (0 - вимкнено)

Р4 - калібрування вольтметра.
