XH-M603 представляет собой программируемый контроллер управления зарядом аккумулятора, который включает реле при понижении напряжения до заданного нижнего уровня и отключает при достижении верхнего порога.

Общая характеристика:

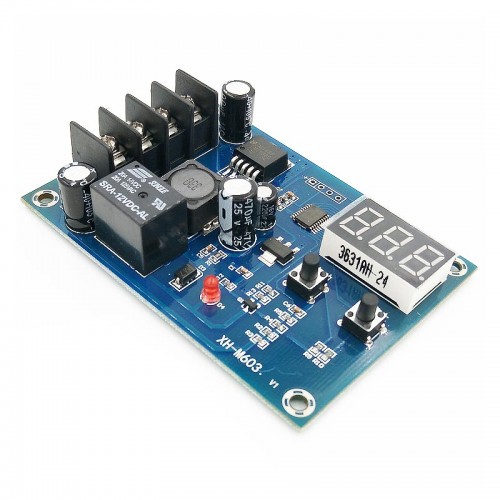

На плате устройства расположен семисегментный индикатор, который визуализирует напряжение. Точность отображения напряжения постоянного тока составляет 0,1 В. Также под индикатором расположены 2 кнопки с помощью которых можно выставлять пороговые значения контроллера заряда:

UP (слева): увеличивает значение
DOWN (справа): уменьшает значение


Подключение устройства:
Подключаются источник питания и аккумулятор к устройству с помощью клеммника. Назначения выводов клеммника:


IN +: Положительная клемма зарядного устройства
IN -:  Отрицательная клемма зарядного устройства
BAT+: Положительная клемма аккумулятора
BAT -: Отрицательная клемма аккумулятора


Настройка параметров контроллера:
Устройство имеет 2 порога - включения и выключения. Устанавливаются пороговые значения напряжения следующим образом:

  • Для того, чтобы установить напряжение включения необходимо разово нажать на кнопку UP, а затем удерживать ее на протяжении нескольких секунд пока дисплей не начнет мигать. После изменения интерфейса дисплея можно изменять пороговое значение включения, нажимая кнопки UP и DOWN. Для того чтобы выйти с меню настройки нужно не взаимодействовать с устройством пару секунд (пока индикатор перестанет мигать).
  • Напряжение выключения устанавливается с помощью кнопки DOWN. Для установки значения напряжения необходимо нажать кнопку DOWN и удерживать до момента, когда индикатор начнет мигать. Затем можно изменять порог срабатывания с помощью 2 управляющих кнопок (UP и DOWN). Для того чтобы выйти с меню настройки нужно не взаимодействовать с устройством пару секунд (пока индикатор перестанет мигать).


Сброс:
 Если устройство работает неправильно необходимо сбросить его настройки:

  • Нужно подать питание на устройство и одновременно зажать кнопки UP и DOWN, и удерживать их пока на индикаторе не появится надпись «888», которая сигнализирует об успешном сбросе настроек.


Питание устройства:
Питается устройство от подключенного аккумулятора. Диапазон входного напряжения контроллера заряда составляет от 12 до 30 В. Сигнализирует о подаче питания красный светодиод. Обратите внимание, что модуль является не зарядным устройством, а контроллером, который подключает и отключает зарядное устройство к аккумулятору.



Технические характеристики XH-M603:

Напряжение питания, В 12 ... 30
Точность отображения, В 0,1
Точность управления, В 0,1
Допустимое напряжение, В ±1
Максимальное значение напряжения отключения, В 120
Минимальное значение напряжения включения, В 0
Размеры устройства, мм 82 х 58 х 18
