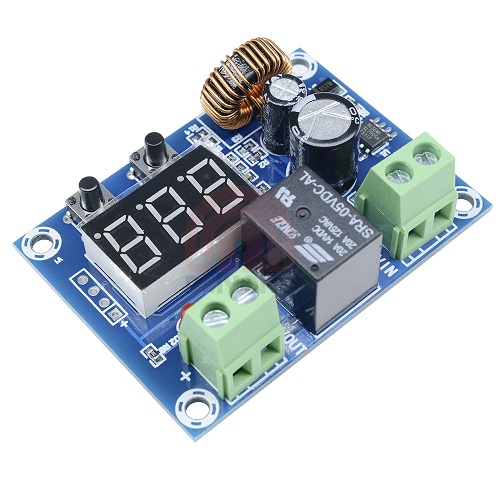

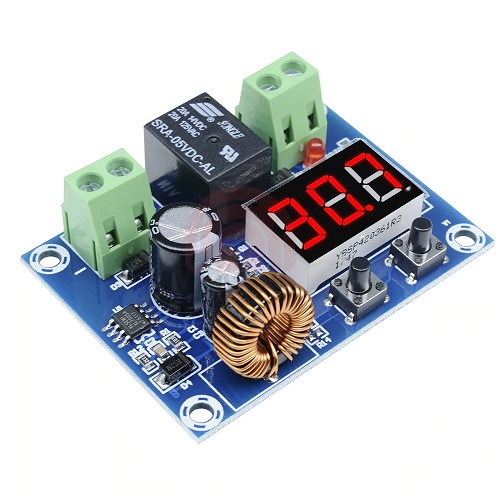

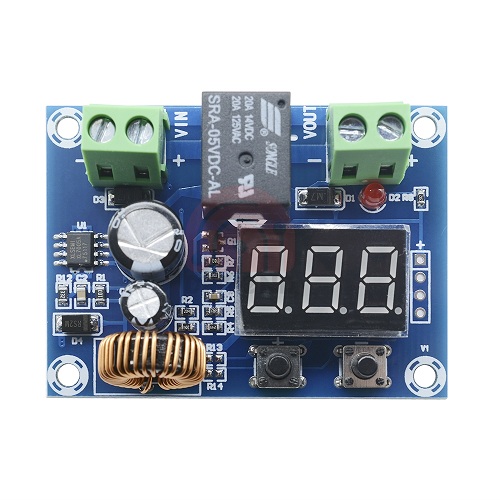

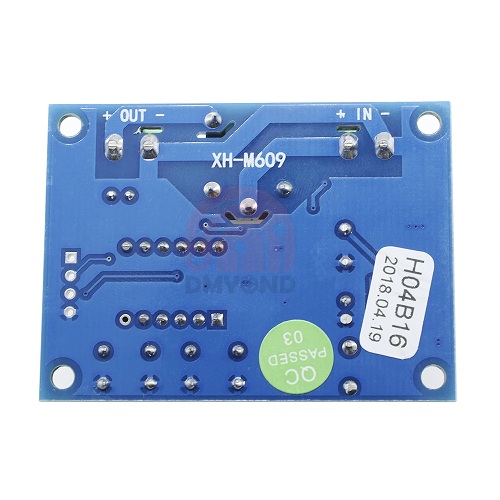

Настройка платы XH-M609:

Левой кнопкой устанавливается напряжение срабатывания реле. При удержании кнопки цифры начнут мигать и можно изменять левой в минус, а правой кнопкой в плюс значение. Правой кнопкой устанавливается значение на сколько напряжение должно увеличиться для включения реле. Например, если первое значение установлено 12 В, а второе значение 2, то реле сработает при 14, а отключится при 12В

Плата может выполнять ряд задач. Например, защита аккумулятора от разряда. Через нее можно подключить потребители от аккумулятора и установить порог выключения например при 11 и тогда потребители отключатся от АКБ при этом значении. Можно подключить зарядное устройство, чтобы оно автоматически подключалось для зарядки АКБ, или для его отключения когда АКБ зарядится.

Можно также на этом платке сделать мощный балласт для сброса излишней энергии с аккумулятора. Например, когда аккумулятор заряжается от ветрогенератора, чтобы не было перезаряда с помощью этого реле можно сделать сброс энергии на нагрев воды или воздушный тенн.

Срабатывание происходит при достижении пороговых значений напряжения на клеммах АКБ, которые устанавливаются кнопками и отображается на цифровом индикаторе.

Контроль напряжения: 12-36 В,
Энергопотребление: менее 1.5 Вт
Погрешность вольтметра: 1%
Поддерживаемые аккумуляторы: универсальная
размер: 57*42*19 мм.
