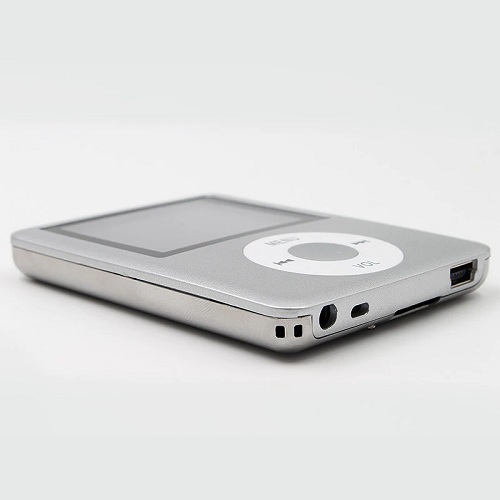

Осциллограф DSO168 достаточно прост в использовании и подойдет не только начинающим радиолюбителям, но и специалистам за его компактность и универсальность.

Прибор имеет точные показания на всём диапазоне частот. Питание осуществляется от встроенного аккумулятора.

Управление:
Центральная кнопка переключает между режимами: основной -> перемещение осциллограммы -> настройки триггера.
В основном режиме, кнопки вверх, вниз — регулируют чувствительности, вправо, влево — временные характеристики.
Включается он зажатием центральной кнопки на несколько секунд. Выключается одновременным нажатием центральной кнопки и кнопки вниз.

Технические характеристики:
Процессор: 72МГц ARM Cortex-M3 (STM32F103)
Полоса пропускания: до 20 МГц
Количество каналов: 1
Чувствительность 50 мВ/дел - 200 В/дел
АЦП: AD9283 - 8 бит
Память: 384KB  (AL422B)
Напряжение замера: AC/DC
Режим замера: непрерывный

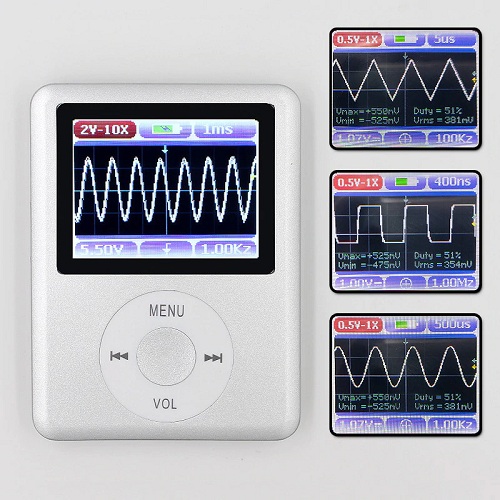

Параметры отображения: Vmax, Vmin, Duty, Vrms, Vpp, Freq.
Максимальное напряжение на входе 40V (1:1 зонд), 600V (10:1 зонд)
Вход сопротивление: 1 МОм
Экран: 1.8 дюйма
Развертка 100 мc/дел - 100 нc/дел
Аккумулятор: 800 мАч
Разъем питания: MiniUSB
Размеры в корпусе: 73 х 55 х 10 мм
Вес: 50 г.

Комплектация:
Осциллограф
Кабель MiniUSB
Переходник Jack 3.5 - BNC
Щуп 20MHz x10/x1
инструкция на английском языке.

Написать отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.
    Плохо           Хорошо

Цифровой осциллограф 20MГц DSO168

  • Код Товара: 523-2
  • Наличие: Нет в наличии
  • 202.00грн.
