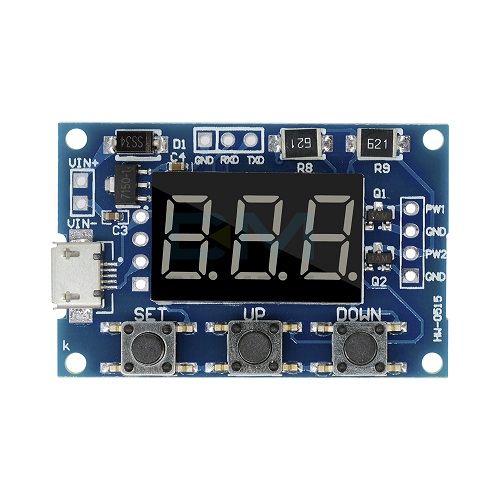

Модуль XY-LPWM имеет четыре независимых ключа, используемых для установки частоты и рабочего цикла, короткое нажатие кнопки (увеличение или уменьшение единицы)
и длительное нажатие (быстрое увеличение или уменьшение), очень простое, автоматическое сохранение параметров, сбой питания.

Параметры модуля:

Питание модуля (Vin) осуществляется в пределах 3.3В до 30В
- Диапазон регулирования частоты от 1Гц до 150кГц, который разбит на поддиапазоны:
- Коэффициент заполнения сигнала изменяется от 0 до 100%
- Выходной ток  составляет  5-30 мА (транзистор)
- Точность составляет около 2%
- Модуль управляется как вручную, с помощью кнопок FREG и DUTY,



Настройка и установка

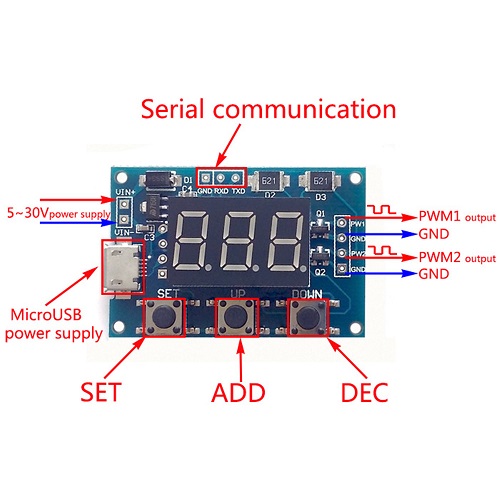

модуль имеет 3 кнопки  Set, Up, Down

  • 1. Коротким нажатием клавиши SET можно сместить 4 значения параметров (FR1: частота ШИМ1; dU1: рабочий цикл ШИМ1; FR2: частота ШИМ2; dU2: рабочий цикл ШИМ2); перед переключением будет мигать соответствующее имя параметра
  • 2. Нажмите кнопку ВВЕРХ, ВНИЗ, чтобы изменить текущее значение параметра.
  • 3 2-канального ШИМ установлено значение частоты 3-х типов, в интерфейсе отображения частоты при длительном нажатии кнопки SET для переключения, рабочий цикл 3-х частот одинаковый (XXX: 1 Гц ~ 999 Гц; XX.X: 0.1Khz ~ 99.9Khz; X.X.X.: 1kHz ~ 150кГц,)

Написать отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.
    Плохо           Хорошо

XY-LPWM двухканальный генератор сигналов 3 Гц-150 кГц

  • Код Товара: 523-4
  • Наличие: В наличии
  • 70.00грн.
