Цифровой осциллограф DSO Shell DSO150 - JYE Tech

JYE Tech DSO 150 – цифровой осциллограф используется для отображения осциллограмм, измерения частоты, периода и скважности сигнала, а также для измерения нескольких видов напряжения. Осциллограф оснащен 2,4-дюймовым TFT-дисплеем с яркой подсветкой.

  • Компактность и точность измерений.

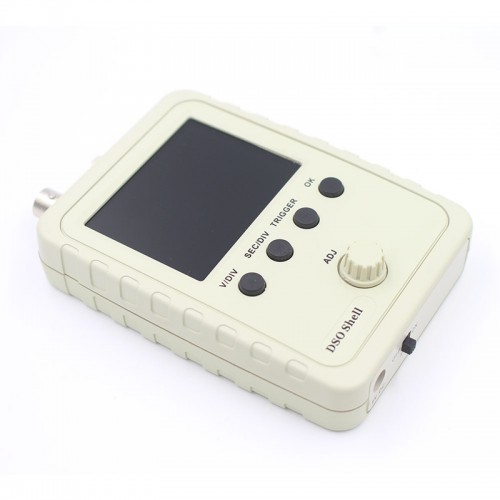

  • На передней панели осциллографа расположены четыре кнопки и ручка энкодера:
    • V/DIV - настройка вертикальной развертки;
    • SEC/DIV - настройка горизонтальной развертки;
    • TRIGGER - настройка режима и типа синхронизации;
    • OK - режим HOLD, включение/отключение замеров;
    • ADJ - изменение выбранного параметра.
  • Используется для диагностики и отладки аудио-усилителей, автомобильных датчиков, импульсных блоков питания.

Осциллограф DSO150 собран на базе контроллера ARM Cortex-M3 (STM32F103C8) с TFT дисплеем 2.4 дюйма. DSO150 – это простой и надежный осциллограф, с помощью которого можно просмотреть форму сигнала, частоту, период, ширину импульса и пр. Отображаются данные Максимальные/Минимальные/Среднее/Пиковые значения амплитуды электрических сигналов. Данный прибор отлично подойдет для задач, где требуется применение портативного осциллографа, например, для проверки сигналов в автомобиле. Также благодаря своей простоте DSO150 – отличное решение для тех, кто только начинает изучать радиоэлектронику.

Примечание. Этот комплект полностью припаян. Но корпус не полностью собран. Корпус должен быть собран самостоятельно.

Особенности:

  • Этот продукт сертифицирован CE
  • Микроконтроллер: ARM Cortex-M3 (STM32F103C8)
  • Дисплей: 2.4-дюймовый TFT
  • Дополнительные возможности: может использоваться как милливольтметр, даталоггер
  • Синхронизация: ручная, автоматическая и триггерная
    • Режимы триггера: Авто, Нормальный, Одиночный
    • Типы триггеров: восходящий / спадающий фронт
    • Позиция триггера: фиксировано 1/2 размера буфера
  • Дополнительные функции: замораживание изображения сигнала
  • Тестовый сигнал: меандр 1 Гц/3.3
  • Отображение параметров сигнала: на дисплее
  • Функция запоминания формы сигнала: есть

Технические характеристики:

  • Максимальная частота дискретизации: 1 MSa/s
  • Точность: 12 бит
  • Размер буфера выборки: 1024 байт
  • Аналоговая полоса пропускания: 0-200 кГц
  • Вертикальная чувствительность: 5мВ/дел - 20В/дел
  • Входное сопротивление: 1MΩ/20pF
  • Максимальное входное напряжение: 50Vpp (делитель 1: 1)
  • Диапазон развертки: 10мкс/дел-500 сек/дел
  • Напряжение питания: 9 В постоянного тока (от 8 до 10В). Внимание! Не подавайте питающие напряжение более 9 Вольт на осциллограф, при подаче напряжения более 10 Вольт прибор сгорит.
  • Потребляемый ток: 120mA @ 9V
  • размеры основной платы: 94 * 65 мм
  • размеры аналоговой платы: 65 * 47 мм
  • размеры экрана: 52 * 40 мм
  • размеры корпуса: 115mm X 75mm X 22mm
  • размеры упаковки: 120 * 85 * 60 мм
  • масса с упаковкой: 188 гр.

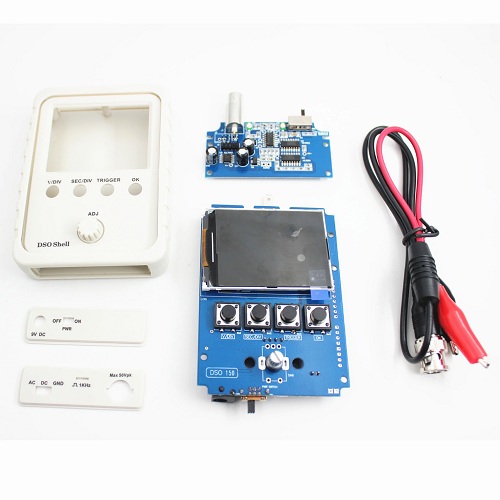

Комплектация:

  • Цифровой осциллографа DSO150 в сборе
  • Щуп-крокодилы
  • Руководство пользователя (на английском языке)

Описание органов управления осциллографа DSO150:

V/DIV - выбор чувствительности (вольт на деление). Вертикальная позиция сигнала. При долгом нажатии - калибровка нуля (необходимо перевести переключатель AC/DC/GND в положение GND).

SEC/DIV - выбор времени (секунд на деление). Перемещение сигнала по горизонтали. При долгом нажатии - переход в центр буфера

TRIGGER  - выбор режима триггера (Auto, Normal, Single). Выбор типа триггера (по фронту, по спаду). При долгом нажатии - установка уровня триггера по среднему значению амплитуды сигнала.

OK - включение режима HOLD ("заморозка" сигнала). При долгом нажатии - включение/выключение замеров.

ADJ - Изменение выбранного параметра. При долгом нажатии - выбор напряжения тестового сигнала.

OK + TRIGGER - Сохранение текущего сигнала в EEPROM.

OK + SEC/DIV - Отображение сохранённого сигнала из EEPROM

SEC/DIV + TRIGGER - при долгом нажатии восстановление заводских настроек.

Описание отображаемых параметров на дисплее:

Freq - частота;

Cycl - период;

Duty - заполнение ШИМ в %;

Vmax - макимальное напряжение;

Vmin - минимальное напряжение;

Vavr - среднее напряжение;

Vpp - амплитуда сигнала (Vmax — Vmin);

Vrms - эффективное значение напряжения переменного тока.

Основная площать дисплея поделена на 12 делений по горизонтали и 8 делений по вертикали. Слева находится стрелка - указатель нулевого уровня. Справа - указатель уровня триггера.

Сверху отображается статус осциллографа (Running / HOLD), горизонтальная позиция в буфере, и одно из состояний триггера:

  • Holdoff — триггер выключен до тех пор, пока буфер не заполнен до точки его запуска.

  • Waiting — ожидание необходимого фронта волны.

  • Trigged — сигнал зарегистрирован.

Если в режиме триггера AUTO установлен режим времени 50 мс/дел и медленнее, то триггер автоматически переходит в статус Holdoff с постоянным движением осциллограммы справа налево.

В нижней части дисплея отображается чувствительность, напряжение (AC/DC), режим времени, режим триггера, тип триггера (по фронту или по спаду).
