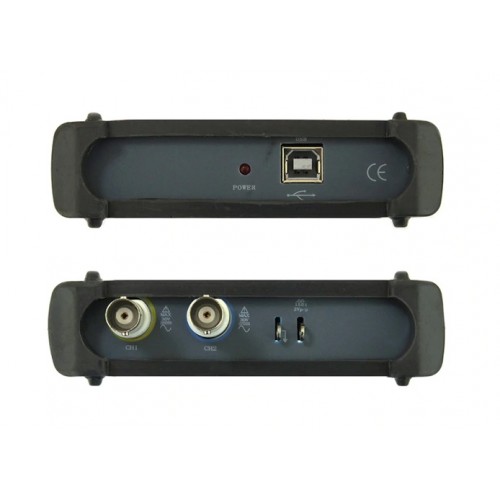

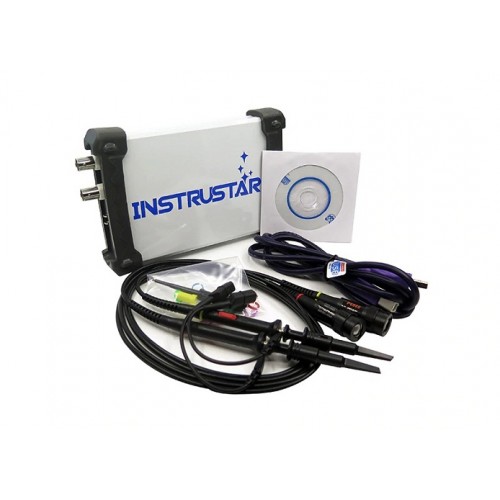

ISDS205A - виртуальный двухканальный цифровой осциллограф, производства компании INSTRUSTAR, имеет полосу пропускания 20 МГц, обладает выборкой: 48 МВ/с и большим объемом памяти: 1Мб/канал, реализует функции 2-х канального анализатора спектра и регистратора.

ОСОБЕННОСТИ ISDS205A:
• Полоса пропускания: 20 МГц
• Количество каналов: 2 канала
• Скорость выборки: 48 МВ/с (Real time)
• Режим измерений, курсорные измерения
• Объём памяти буфера 1МБ/канал
• Анализатор спектра

• Регистратор.

Осциллограф

Кол-во каналов / импеданс	2 / 1 МОм, 25 пФ
Полоса пропускания	20 МГц
Режимы по входу	AC/DC
Диапазон измерения напряжения	±6В (1X) / ±60В (10X)
Диапазон развёртки	от 1нс до 20 с.
Скорость выборки / разрядность	48 МВ/с / 8 бит
Объем памяти	1 Мб / канал
Режим синхронизации	авто / норм / ждущий
Условия захвата	фронт, нарастающий фронт, ниспадающий фронт
Режим дисплея	XY, XT

Анализатор спектра

Количество каналов	2
Полоса пропускания	20 МГц
Алгоритм	FFT (18 окон) / корреляционный анализ
FFT-количество точек	от 8 до 1048576 / канал
FFT-измерения	гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR
FFT-окна	Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gaussand dolph_chebyshev, window method

Регистратор

Количество каналов	2
Скорость выборки	1 канал: от 1К до 24М выборок /сек; 2 канала: от 1К до 16М выборок /сек
Объём записи	максимум 4 Гб
